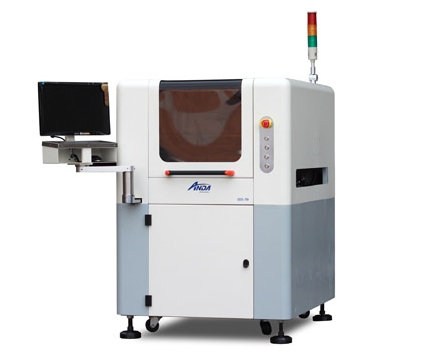

应用范围：SMT点红胶、LED灯条、LED封装等。
特点：
1. 采用电脑控制， Windows Xp操作系统，故障声光报警及菜单显示。
2. CCD视觉定位系统。
3. 采用伺服马达+滚珠丝杆驱动。
4. 搭载胶阀：气动式喷射阀2套（间距可调21～80mm）。
5. 阀体自动恒温系统，确保涂料的流动性一致。
6. 自动清洗功能。.
7. 可直接导入任何品牌的贴片机文件，也可在线视觉编程。

最高点胶速度：200/S（带加热系统） 点胶 宽度：X=750mm Y=350mm Z=50mm

自动真空清洗装置。 在线视觉编程方便快捷
技术参数 Technical parameters:
|
外形尺寸 |
L 1000 X W 1270 X H 1450 |
|
控制方式 |
控制器+笔记本电脑 |
|
点胶区域 |
X=760mm Y=350mm Z=50mm |
|
X、Y驱动方式 |
伺服马达+滚珠丝杆 |
|
Z轴驱动方式 |
伺服电机+同步带 |
|
最高运行速度 |
1000mm/S |
|
定位精度 |
±0.03 |
|
重复定位精度 |
±0.02 |
|
搭载胶阀 |
JET-16 (2套/sets) |
|
胶阀间距 |
21-80mm可调（手动调节） |
|
胶阀加热 |
室温-100℃ |
|
通讯接口 |
SMEMA |
|
扫描仪插口 |
232接口 port |
|
编程模式 |
文件导入或视觉编程 |
|
输入电压 |
220V 50-60HZ |
|
输入气压 |
6KG |
|
总功率 |
3KW |
|
总重量 |
680KG |
|
大容量供胶系统 |
选配 |
|
激光测高 |
选配 |
|
胶阀间距自动调节 |
选配 |
|
