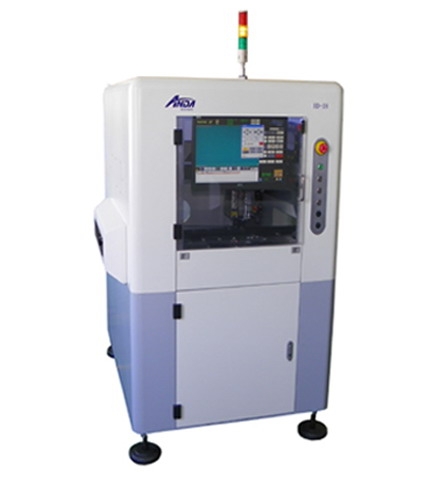

应用范围：
SMT底部填充、元件封装、点锡膏、点红胶、点黑胶、半导体封装、晶元固定等
特点：
Ø采用电脑控制，WINDOWS XP操作系统，故障声光报警及菜单显示；ØCCD视觉定位系统 Ø采用伺服马达+滚珠丝杆驱动
Ø可任意搭载：喷射阀、螺杆阀、撞针阀、气压阀 ；Ø阀体自动恒温系统，确保涂料的流动性一致
Ø可直接导入任何品牌的贴片机文件，也可在线视觉编程
Ø可选配喷射阀或螺杆阀 ；Ø可选配激光高度检测系统，工件变形后可自动校准Z轴高度
Ø可选配工件加热系统，增强底部填充时涂料的流动性 ；Ø可选配精密测重系统，智能控制及检测点胶量，确保点胶的一致性
Ø可选配双轨道系统，不用等待进出板时间，大大提高效率；Ø可选配倾斜旋转系统，胶阀可自动倾斜35°，可360°任意旋转（此功能只能搭载1套阀） ；Ø可选配大容量供料系统，减少添加或更换涂料的频率，涂料容量自动检测。
|
|
|
|
|
|
|
喷射阀出胶效果图 |
|
芯片底部填充及边缘封装 |
|
FPC芯片填充及元件封装 |
|
|
|
|
|
|
|
表面贴装红胶 |
|
LED封装 |
|
点锡膏 |
|
|
|
|
|
|
|
底部填充效果图 |
|
喷射阀点红胶效果图 |
|
螺杆阀点胶效果图 |
技术参数:
|
功能配置 |
技术参数及说明 |
|
整体式机 |
1200L 1270W 1600H (mm) |
|
全电脑控制 |
专用工业电脑 |
|
CCD视觉定位 |
自动校准运行精度 |
|
输送轨道 |
配高温皮带输送 3段停板模式 |
|
步进马达输送 |
20m/min |
|
自动调幅 |
单轨道：50～450mm 双轨道：50～200mm 2套 |
|
X、Y、Z驱动方式 |
伺服马达 |
|
最高速度 |
1000mm/S |
|
运行精度 |
0.01mm |
|
点胶行程 |
X=450mm Y=450mm Z=50mm （带加热系统X=350mm 带RZ=40mm） |
|
胶阀数量 |
1套（任选1套） |
|
阀体加热 |
室温～80℃±3℃ |
|
涂料容量 |
30CC |
|
涂料检测 |
自动检测 |
|
阀嘴清洗装置 |
真空清理 |
|
输入气压报警 |
菜单+声光报警 |
|
扫描仪插口 |
232插口 |
|
通讯接口 |
SMEMA |
|
编程模式 |
可导入任何贴片机文件或在线视觉编程 |
|
输入电压 |
220V 50～60HZ |
|
气压 |
4kg/cm2 |
|
总功率 |
3kw |
|
总重量 |
680kg |
|
安全标准 |
CE |
|
选配项目 |
|
工件加热系统 |
等待区上下加热，工作区下加热，室温～150℃±3℃ |
|
双轨道系统 |
无需等待进出时间，提高效率 |
|
激光测高 |
激光自动高度检测，工件变形后可自动校准Z轴高度 |
|
旋转系统+倾斜螺杆阀 |
螺杆阀0/30°倾斜，可360°旋转，增强涂料与元件的粘合面积 |
|
螺杆阀 |
供胶稳定精准，维护方便 |
|
喷雾阀 |
液态涂料表面涂覆用 |
|
撞针阀 |
液态涂料表面涂覆用 |
|
薄膜阀 |
液态涂料表面涂覆用 |
|
喷射阀 |
最高点胶速度：200/S |
|
精密测重系统 |
误差0.1mg |
|
大容量供料系统 |
300CC，自动检测 |
|
