特点：
1.采用电脑+运动控制器，WINDOWS XP操作系统， 故障声光报警及菜单显示
2.编程采用CAD导图或手动示教，操作简单快捷
3.整体式钢制运动平台，确保运行平稳
4.X、Y、Z、U四轴运动
5. 采用伺服马达+滚珠丝杆驱动
6. 运行精度0.02mm，可自动消除误差
7.配备3个胶阀
8.胶阀可倾斜35°，可630°旋转
9.胶阀自动清洗装置
10.专用铝合金轨道及不锈钢输送链条
11.独立涂料容器桶
12.配备废气收集、排放装置
13.配备SMEMA接口可与其它设备通讯
技术参数
|

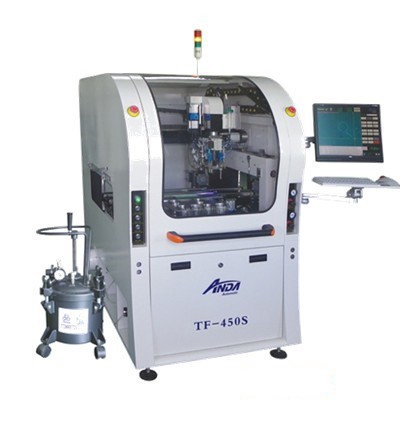

型号 |
TF-450S |
|
外型尺寸 |
1220×1350×1650mm(L×W×H) |
|
重量 |
600kg |
|
控制 |
PC+运动卡 |
|
运行软件 |
Tf4sad2.0+ Windows |
|
编程方式 |
示教+CAD导图 |
|
轴数 |
X、Y、Z、U |
|
驱动 |
伺服马达+滚珠丝杆 |
|
最大移动速度 |
800mm/秒 |
|
涂覆工作范围 |
L450×W550mm |
|
元件最大高度 |
70mm |
|
旋转角度 |
±180° |
|
定位精度 |
0.02mm |
|
重复精度 |
0.02mm |
|
轨道数量 |
1 |
|
调幅方式 |
自动 |
|
调幅速度 |
250mm/min |
|
输送高度 |
900±20mm |
|
输送速度 |
2-5m/min |
|
传送方向 |
L→R （R→L选配） |
|
PCB边缘空间 |
≥3mm |
|
传输马达功率 |
DC24V 60W |
|
通讯端口 |
SMEMA接头 |
|
胶阀数量 |
3个 |
|
胶阀类型 |
针式胶阀、锥形喷胶阀、扇形喷胶阀 |
|
可倾斜角度 |
2个 0～35° |
|
单次涂覆宽度 |
2～30mm |
|
涂料容量 |
20L |
|
排风量要求 |
15m3/min |
|
电源 |
AC220V 50～60HZ |
|
总功率 |
2.6KW |
|
气压 |
0.4Mpa |
|
编程器 |
标配 |
|
CAD导图 |
标配 |
|
离线编程 |
选配 |
|
涂料监测 |
选配 |
|
视觉定位 |
选配 |
|
压板装置 |
选配 |
|
条码扫描 |
选配 |
|
UPS |
选配 |
|
