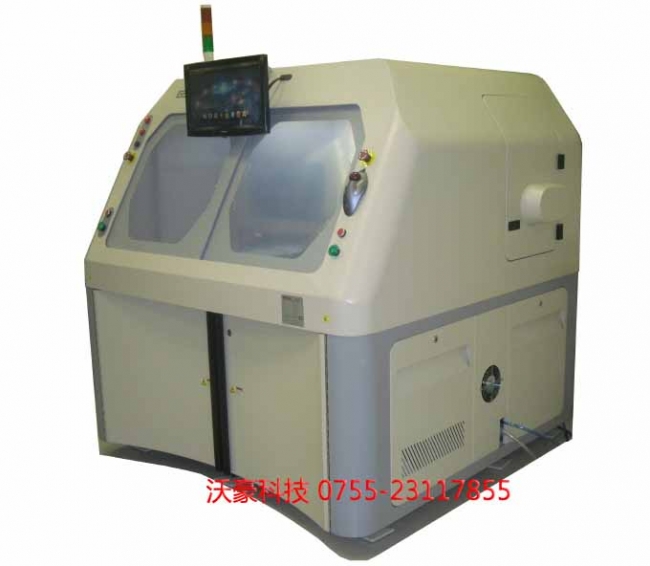

GSR2280是专用于将PCBA组件（拼板）切割成单个组件的一款离线式的全自动分板机
GSR2280可以容纳更大的印刷电路板，有两个工作台容纳550mm×585mm的最大PCB大小和双PnP型PCB的装卸。
新的图形用户界面(GUI)Getech“移动,教和削减”的先进控制软件提供了用户友好的“视觉”的编程快速和准确的在线编程。
特点：
1.面板尺寸范围:550毫米×585毫米
2.强大的伺服马达驱动轴
3.双真空除尘系统
4.CE认证（选项）
5.自动安全门
6.比GSR1系列更快30%以上
规格参数
非切割速度： 1000毫米/秒
重复精度： ±0.1毫米
切割速度： 100毫米/秒的最大
配置： X，Y，W，Z和E轴
驱动系统马达： 交流无刷伺服电机
驱动系统重复精度： ±0.02mm
分辨率： ±0.01mm
类型： 真空
线路板定位： 两个工作台，并行排列，装有特殊或标准夹具
线路面板位置： 由线路板上的定位孔或边来定位
线路面板尺寸： 550毫米×585毫米
线路面板厚度： 0.5毫米8毫米
组件高度： TOP面最大高度10mm BOT面最大高度20mm
主轴电机： 0.15千瓦
换刀： 自动换刀（选项）
道具： 柄尺寸3.175毫米（1 / 8“）
功率： 2×3千瓦的旋片式真空机
过滤： 一次性使用的三级工业真空过滤袋（10微米）
摄像机： 高分辨率CCD摄像机，PCB基准捕获（可选）
在线编程： 视觉辅助点到点人工示教或人工输入坐标值
编辑功能： 视觉系统的空载运行和切割点的空载运行
轨道： 手动调节宽度
PCB输送高度： 940毫米至965毫米（37“~ 38”）
PCB输送方向： 从左到右或从右到左
机器尺寸： 1.67米×1.70米×1.62米
重量： 1200kg
电源： 380-500可选 |
