PCB板的制作流程介绍
打印电路板。将绘制好的电路板用转印纸打印出来,注意滑的一面面向自己,一般打印两张电路板
1、打印电路板。将绘制好的电路板用转印纸打印出来,注意滑的一面面向自己,一般打印两张电路板,即一张纸上打印两张电路板。在其中选择打印效果最好的制作线路板。
2、裁剪覆铜板,用感光板制作电路板全程图解 。覆铜板,也就是两面都覆有铜膜的线路板,将覆铜板裁成电路板的大小,不要过大,以节约材料。
3、预处理覆铜板。用细砂纸把覆铜板表面的氧化层打磨掉,以保证在转印电路板时,热转印纸上的碳粉能牢固的印在覆铜板上,打磨好的标准是板面光亮,没有明显污渍。
4、转印电路板。将打印好的电路板裁剪成合适大小,把印有电路板的一面贴在覆铜板上,对齐好后把覆铜板放入热转印机,放入时一定要保
证转印纸没有错位。一般来说经过2-3次转印,电路板就能很牢固的转印在覆铜板上。热转印机事先就已经预热,温度设定在160-200摄氏度,由于温度很高,操作时注意安全!
5、腐蚀线路板,回流焊机。先检查一下电路板是否转印完整,若有少数没有转印好的地方可以用黑色油性笔修补。然后就可以腐蚀了,等线路板上暴露的铜膜完全被腐蚀掉时,将线路板从腐蚀液中取出清洗干净,这样一块线路板就腐蚀好了。
腐蚀液的成分为浓盐酸、浓双氧水、水,比例为1:2:3,在配制腐蚀液时,先放水,再加浓盐酸、浓双氧水,若操作时浓盐酸、浓双氧水或腐蚀液不小心溅到皮肤或衣物上要及时用清水清洗,由于要使用强腐蚀性溶液,操作时一定注意安全!

版权所有:深圳市沃豪科技有限公司(总部) 香港沃豪科技有限公司
电话:0755-23117855  传真:0755-29451713

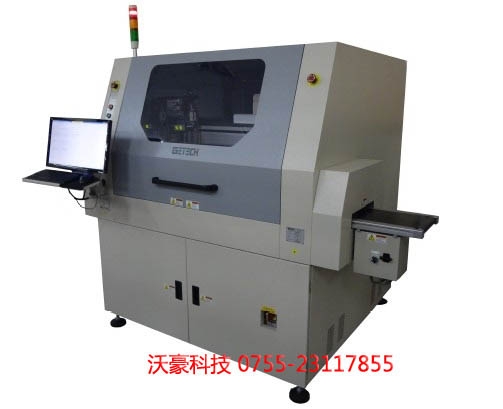

主营产品:GETECH分板机、ANDA全自动点胶机、选择性涂覆机、插件机、明锐AOI、PEMTRON SPI、 YXLON X-Ray等自动化设备。
