大家一起学习下线路板PCB的加工流程 |
 |

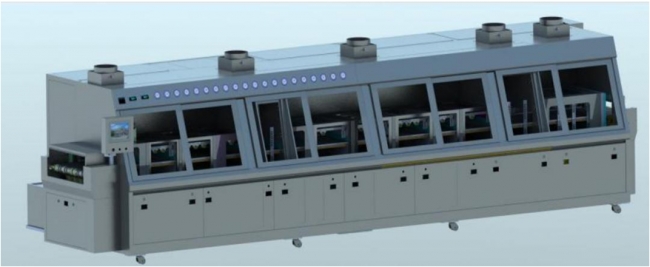

一步，拿到一块线路板PCBA，首先记录好所有元气件的型号，参数，以及位置，尤其是二极管，三机管的方向，IC缺口的方向。最好用数码相机拍两张元器件位置的照片.便于以后对照. 二步，拆掉所有器件，并且将PAD孔里的锡去掉。用酒精将PCBA清洗干净，然后放入扫描仪内，启动POHTOSHOP，用彩色方式将丝印面扫入，并打印出来,备用PCBA以后的抄板。 三步，用水纱纸将TOP LAYER 和BOTTOM LAYER两层轻微打磨，打磨到铜膜发亮，放入扫描仪，启动PHOTOSHOP，用彩色方式将两层分别扫入。注意，线中板PCBA在扫描仪内摆放一定要横平竖直，否则扫描的图象就无法使用。 四步，调整画布的对比度，明暗度，使有铜膜的部分和没有铜膜的部分对比强烈，然后将次图转为黑白色，检查线条是否清晰，如果不清晰，则重复本步骤。如果清晰，将图存为黑白BMP格式文件TOP.BMP和BOT.BMP。 五步，将两个BMP格式的文件分别转为PROTEL格式文件，在PROTEL中调入两层，如过两层的PAD和VIA的位置基本重合，表明前几个步骤做的很好，如果有偏差，则重复三步。 六步，将TOP。BMP转化为TOP。线中板PCBA，注意要转化到SILK层，就是黄色的那层，然后你在TOP层描线就是了，并且根据二步的图纸放置器件。画完后将SILK层删掉。 七步，将BOT。BMP转化为BOT。PCB，注意要转化到SILK层，就是黄色的那层，然后你在BOT层描线就是了。画完后将SILK层删掉然后就可以做线路板PCBA的抄板了。 八步，在PROTEL中将TOP。PCB和BOT。将线路板PCBA调入，合为一个图就OK了。 九步，用激光打印机将TOP,LAYER，BOTTOM,LAYER分别打印到透明胶片上（1：1的比例），把胶片放到那块线路板PCBA上，比较一下是否有误，如果没错，说明这次线路板PCBA抄板就OK了. 标签：在线式pcba板水清洗机 |
